1. Pustak uniwersalny szalunkowy typ TECHBUD CS-10-U

1.1. Rodzaje pustaków

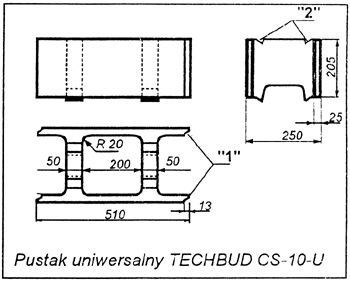

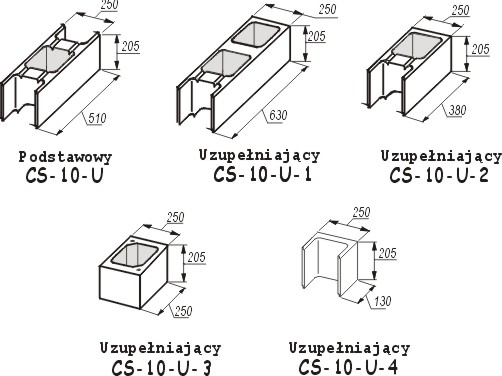

Rys. 1. Odmiany pustaków uniwersalnych szalunkowych typ Techbud CS-10-U.

1.2. Charakterystyka techniczna

- materiał: beton klasy B-12,5 do B-15
- ciężar: ok. 23 kg
- zużycie na 1 m² ściany - 10 szt
- zużycie betonu na 1 m² ściany - 0,16 m³

Budowa ścian z pustaków uniwersalnych typu TECHBUD CS-10-U polega na układaniu ich na sucho (bez zaprawy).
Po ułożeniu ściany z pięciu warstw tj. na wysokość 1 m można zalewać betonem.

• pustaki uniwersalne stosuje się do wykonywania ścian betonowych monolitycznych, eliminując pracochłonne i drogie szalowanie,

• w przypadkach większych wysokości ścian oraz w celu zwiększenia ich nośności, można stosować zbrojenie poziome i pionowe,

• ze względu na gładką powierzchnię pustaków wykonanie gotowej ściany wymaga tylko szpachlowania i nadaje się do malowania, tapetowania itp.,

• w celu uzyskania lepszego współczynnika przenikania ciepła ściana z pustaków uniwersalnych może być od zewnątrz docieplona.

UWAGA:

Pustak uniwersalny CS-10-U posiada zastrzeżenie na wzór użytkowy w Urzędzie Patentowym RP nr W-108504

Zastrzeżenia Patentowe:
1. Posiada specjalne zamki "1" łączenia ścianek pustaków w warstwie poziomej,
2. Posiada specjalne zamki "2" łączenia w warstwie pionowej,
3. Pustak podstawowy CS-10-U posiada w poprzecznych ściankach otwory,
    które służą do:
    a) przenoszenia (wkładając ręce),
    b) układania zbrojenia poziomego,
    c) do przepływu betonu w całej ścianie.

1.3. Zastosowanie

Przykładowe zastosowanie pustaków uniwersalnych.

1. PUSTAKI UNIWERSALNE stosowane są przy budowie obiektów mieszkalnych, użyteczności publicznej i obiektów przemysłowych w szczególności na ściany zewnętrzne i wewnętrzne:
   - fundamentów,
   - piwnic,
   - basenów,
   - klatek schodowych,
   - szybów windowych,
   - garaży,
   - małej architektury, np.: mury ogrodzeniowe itp.
   - do budowy ścian nośnych budynków,
   oraz murów nośnych ekranów akustycznych np. TECHBUD typ II.

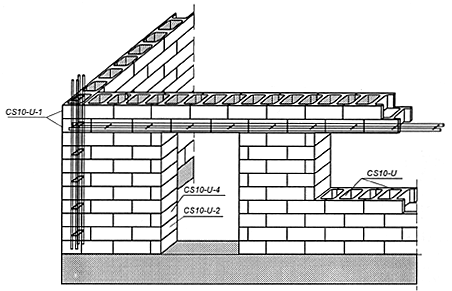

Rys. 2. Przykładowe rozmieszczenie pustaków szalunkowych.

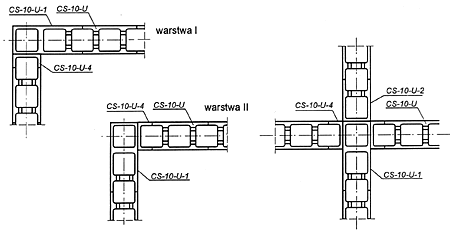

Rys. 3. Szczegółowe rozwiązania konstrukcyjne układania pustaków.

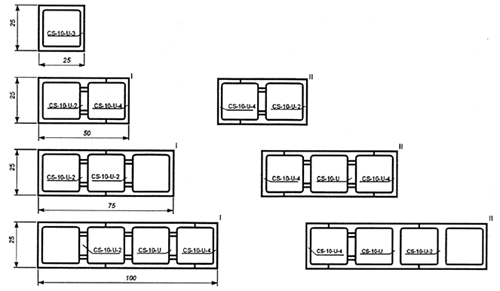

Rys. 4. Szczegółowe rozwiązania konstrukcyjne filarków.

2. PUSTAKI UNIWERSALNE stosowane są do budowy ścian konstrukcyjnych EKRANÓW AKUSTYCZNYCH TYP II (wg dokumentacji technicznej).
   Na ściany te od strony emisji hałasu są mocowane dźwiękochłonne płyty trocinobetonowe CS-50-OT.

1.4. Przykładowe zastosowanie pustaków CS-10-U do ścian w różnych technologiach

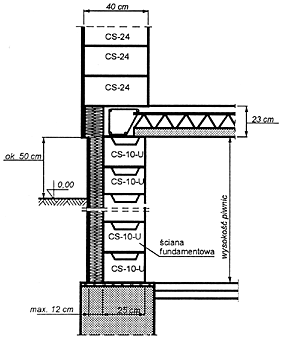

Rys. 5. Ściana w technologii pustaków trocinobetonowych.

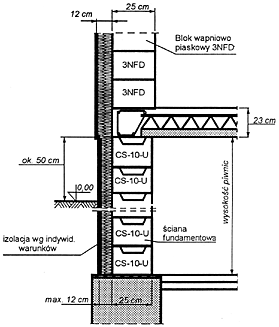

Rys. 6. Ściana w technologii bloków wapiennych 3NFD.

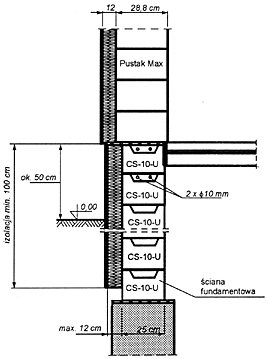

Rys. 7. Ściana z pustaków ceramicznych MAX.

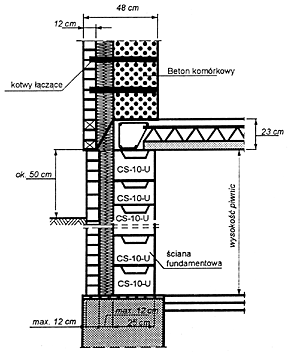

Rys. 8. Ściana w technologii betonu komórkowego.

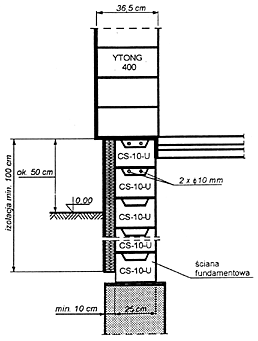

Rys. 9. Ściana wykonana z pustaków YTONG.

1.4. Ekologia

W czasie, w którym Państwo zapoznawaliście się z naszą ofertą, zostało ściętych kilkanaście drzew tylko dlatego, że deski z nich powstałe posłużą do wykonania tradycyjnego szalunku. Nasze pokolenie do tego przywykło ale kiedyś będziemy musieli to wytłumaczyć naszym dzieciom.

2. Składowanie i transport

   2.1. Składowanie
   2.2. Transport
