- Wykonywanie stropów TECHBUD-40 -60
4.1. Układanie
i podpieranie belek
Belki należy układać w rozstawie
40 cm /TECHBUD-40/ lub 60 cm /TECHBUD-60/, przy czym ich
rozstaw najlepiej ustalać jest przez ułożenie między nimi
po jednym pustaku przy każdym końcu belki.
Belki należy wypoziomować. Najmniejsza
długość oparcia belki na murze lub innej konstrukcji nośnej
powinna wynosić 8 cm.
Liczba podpór montażowych:
(rys. 10)
| - przy rozpiętości belek do 3,9 m |
|
1 podpora |
| - przy rozpiętości belek od 4,2 m do 5,1 m |
|
2 podpory |
| - przy rozpiętości belek od 5,4 m do 6,0 m |
|
3 podpory |
| - przy rozpiętości belek od 6,3 m do 6,6 m |
|
4 podpory |
 |

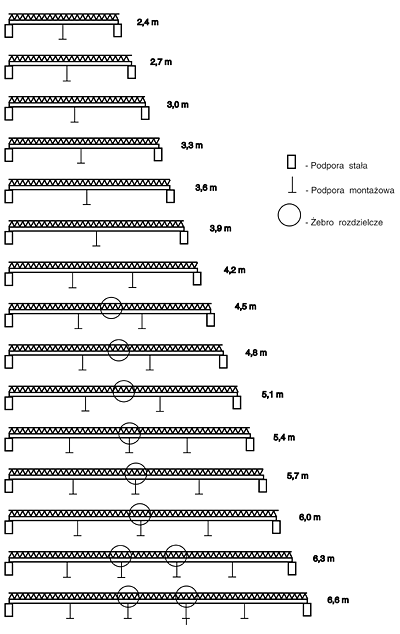

| Rys.
10. Długości belek stropowych TECHBUD-40 -60. |
Układanie pustaków przy ścianach
równoległych do belek pokazano na rys. 11.
 |
| Rys.
11. Układanie pustaków przy ścianach równoległych /przykłady/. |
4.2. Układanie
pustaków
Po ułożeniu belek, przestrzenie między nimi należy wypełnić
pustakami, układając je z odpowiednio usztywnionych
pomostów roboczych. Powierzchnie czołowe pustaków
przylegających do wieńców, podciągów i żeber rozdzielczych,
powinny być przed ich ułożeniem zamknięte (zadeklowane).
| UWAGA: |
Zbrania się chodzenia bezpośrednio po
pustakach i belkach. |
4.3. Wieńce
Na obrzeżach stropów powinny
być wykonane wieńce żelbetonowe o wysokości nie mniejszej
od wysokości konstrukcyjnej stropu (23 cm). Szerokość wieńca
powinna wynosić nie mniej niż 12 cm (rys 12).
 |

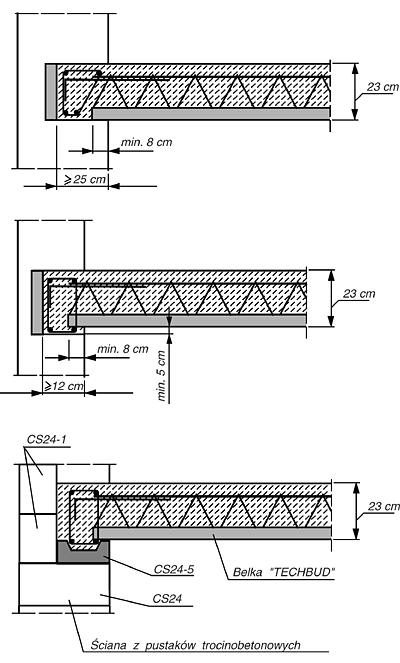

| Rys.
12. Przykładowe rozwiązania wieńców żelbetowych. |
Zbrojenie wieńców powinno składać
się z 3 lub 4 prętów o średnicy nie mniejszej niż 10 mm.
Strzemiona z prętów o śr. 6 mm powinny być rozmieszczone
w odstępach co 25 cm.
Belki powinny być ustawione w wieńcu. Wieńce należy betonować
równocześnie z betonowaniem stropu.
4.4. Żebra
rozdzielcze
Przy nominalnej rozpiętości
stropu większej od 4,2 m należy stosować żebra rozdzielcze.
Żebro powinno znajdować się w środkowej części stropu. Szerokość
żebra rozdzielczego powinna wynosić 7-10 cm, a wysokość
powinna być równa wysokości stropu (rys. 13).
 |

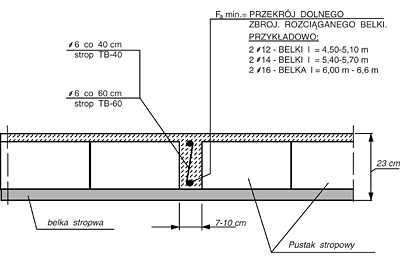

| Rys.
13. Żebro rozdzielcze stropu TECHBUD-40 -60. |
4.5. Żebra
pod ścianki działowe równoległe do belek
Pod ściankami działowymi równoległymi
do belek stropowych, należy wykonać wzmocnione żebra stropowe,
które mogą powstać poprzez ułożenie dwóch belek stropowych
obok siebie (rys. 14).
 |

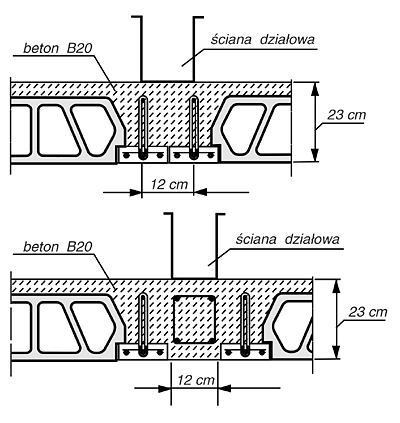

| Rys.
14. Przykładowe rozwiązania żeber pod ściany działowe
równoległe do belek stropu TECHBUD-40 -60. |
| UWAGA: |
Żebra powinny być każdorazowo sprawdzone
obliczeniowo. |
4.6. Betonowanie
stropu
Do betonowania stropu
można przystąpić po ułożeniu belek i pustaków oraz zbrojenia
wieńców i żeber, i po wypoziomowaniu stropu, a także po
odbiorze przez inspektora nadzoru, potwierdzonym wpisem
do Dziennika Budowy.
Przed betonowaniem należy wszystkie
elementy polać obficie wodą. Betonowanie trzeba wykonywać
na całej rozpiętości, posuwając się stopniowo w kierunku
prostopadłym do osi belek. Klasa betonu powinna być zgodna
z dokumentacją projektową.
Beton powinien być podawany na strop w sposób zapewniający
równomierne jego
obciążenie.
Poziomy transport betonu może odbywać się taczkami po sztywnych
pomostach, ułożonych prostopadle do belek stropowych.
